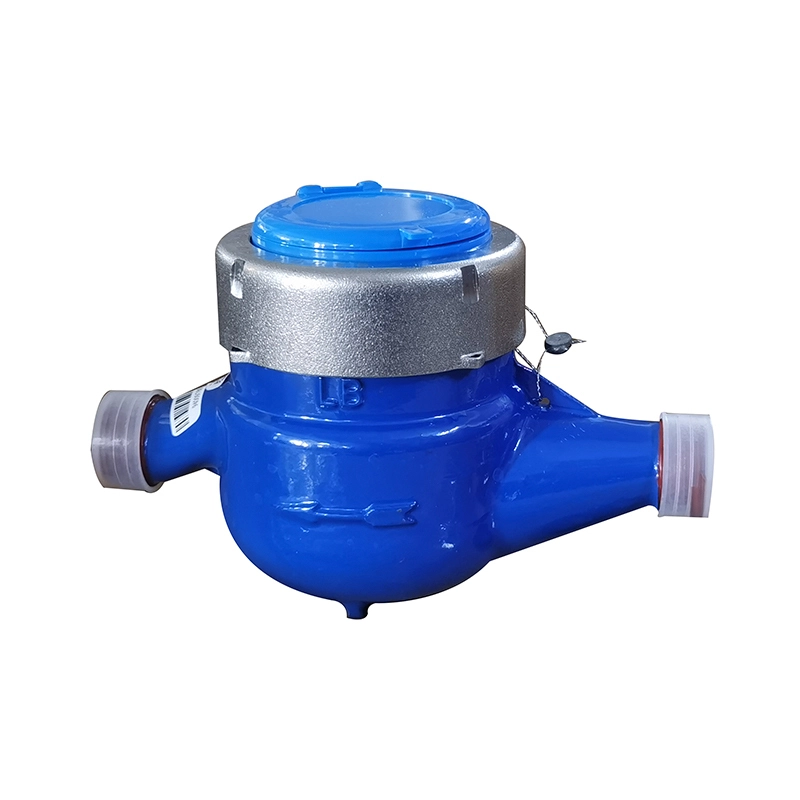

Multi-Jet Otary Vane Weet Water Meter
Многодневный счетчик влажного типа является распространенным типом водооборотника, используемого для измерения потока воды в жилом, коммерческом и промышленном применении. Он спроектирован с несколькими водными струями, которые ударяют турбинные лопасти, что приводит к вращению ротора. Вращение ротора пропорционально скорости потока, что обеспечивает точное измерение потребления воды.
● Дизайн с несколькими реакциями: вода входит в счетчик через несколько самолетов, обеспечивая равномерное распределение потока и уменьшение турбулентности. Эта конструкция повышает точность измерения, особенно при низких скоростях потока.
● Механизм влажного типа: измерительный механизм находится в прямом контакте с водой, что делает его подходящим для применения в чистой воде. Дизайн влажного типа проста, долговечен и экономически эффективен.
● Вертикальная турбина: турбина (ротор) монтируется по вертикали, что позволяет обеспечить компактную установку и эффективную работу.
● Высокая точность: мульти-реактивная конструкция и точное движение ротора обеспечивают высокую точность измерения в широком диапазоне скоростей потока.
● Низкое техническое обслуживание: надежная конструкция и простая конструкция минимизируют необходимость частых технических работ.
● Максимальная допустимая ошибка: более низкий диапазон потока (Q1 & le; q < Q2): ±5%, верхний диапазон потока (Q2 & LE; Q < Q4): ±2%
Технические спецификации
● Точность: Класс 2.
● Метод установки: Горизонтальная установка.
● Температурный класс: Холодная вода: T30 (0,1 ~ 30 ℃) или T50 (0,1 ~ 50 ℃) Горят. Вода T90: 0,1 ~ 90 ℃.
● Рабочее давление: 1.0MPA
● Класс чувствительности поля потока: U10/D5.
● Класс потери давления: △ P63.
● Параметры скорости потока: Q3 /Q1=100 Q4 /Q3=1.25, Q2 /Q1=1.6.
Ряд | Диаметр | Q4 | Q3 | Q2 | Q1 | Q3 /Q1 | |
LXS | мм | M3/H. | R100 | ||||
15 | 3.125 | 2.5 | 0.04 | 0.025 | |||
20 | 5.000 | 4.0 | 0.064 | 0.04 | |||
25 | 7.875 | 6.3 | 0.1008 | 0.063 | |||
32 | 12.50 | 10 | 0.16 | 0.1 | |||
40 | 20.00 | 16 | 0.256 | 0.16 | |||
50 | 31.25 | 25 | 0.4 | 0.25 | |||
65 | 50.00 | 40 | 0.64 | 0.4 | |||
Диаграмма измерения
Диаметр
|
Длина (L1)
|
Высота (h)
|
Ширина (б)
| Подключение к резьбе (D) |
DN15 | 165 | 104 | 96 | G3/4B |
DN20 | 195 | 106 | 96 | G1B |
DN25 | 225 | 113 | 103 | G11/4B |
DN32 | 230 | 113 | 105 | G11/2B |
DN40 | 245 | 147 | 124 | G2B |
DN50 | 300 | 162 | 142 | G3 1/4" |
Диаметр
|
Длина (L1)
|
Высота (h)
|
Ширина (б)
| Соединение фланца (D) |
DN50 | 280 | 172 | 125 | 4×M16 |
DN65 | 283 | 183 | 125 | 4×M16 |
