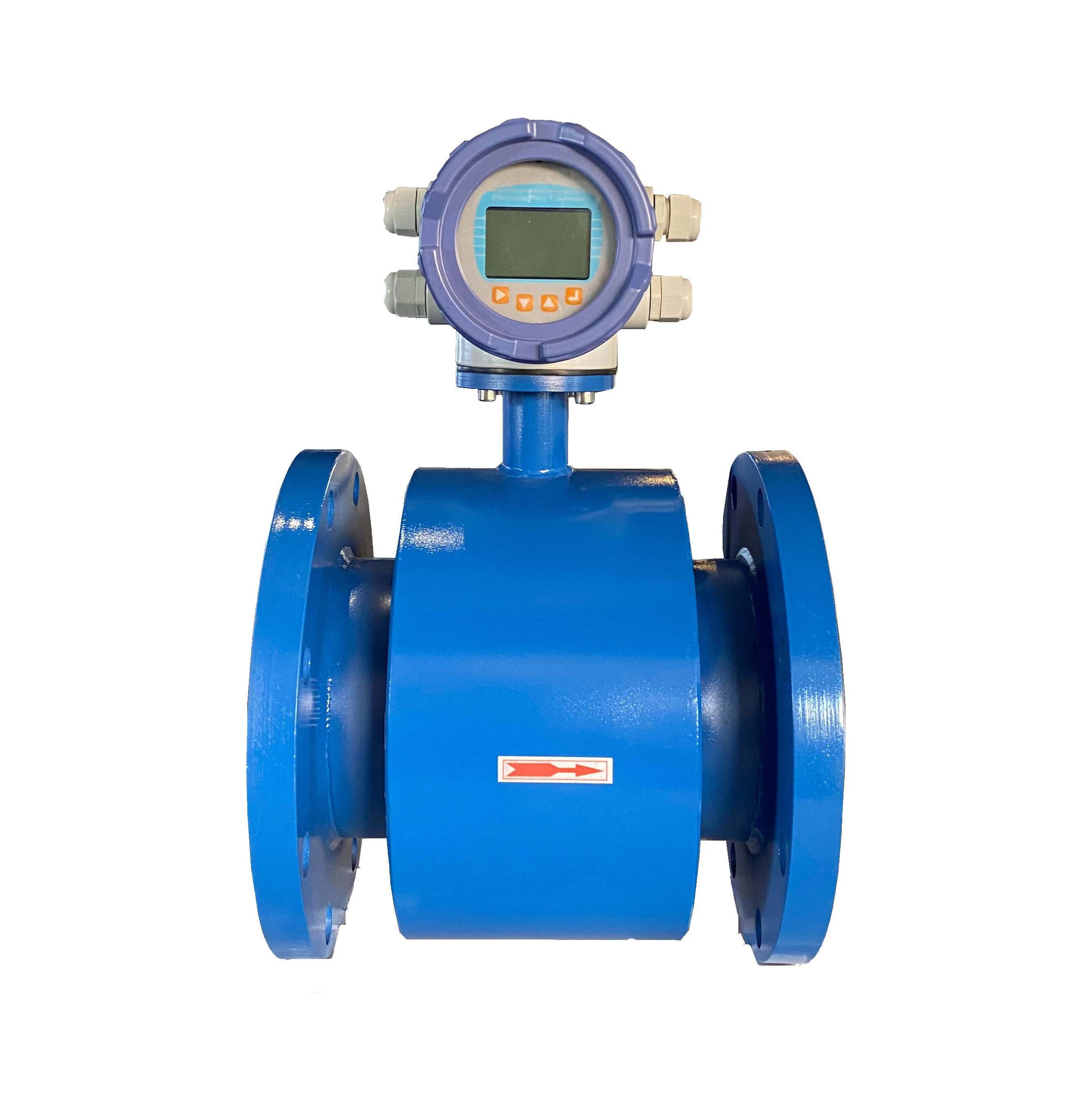

EHM410 Электрометрический тепловой измеритель и холодный счетчик
Когда счетчик работает с датчиками, и проводимость измерения потока больше, чем 50μS/CM, При этом обстоятельствах, PVVPB 2*0,12*280 мм2 модельный кабель (металлическая экранированная линия сигнала, покрытая ПВХ) может использоваться в качестве кабеля связи для сигналов потока. Длина сигнального кабеля должна составлять менее 100 м.
Линии сигналов должны быть подключены к собранным датчикам производителями. А счетчик может выходить эквивалентный уровень захватывающего экранированного напряжения сигнала, чтобы помехи на поток Сигналы измерения могут уменьшенный к Средства уменьшения распределенной емкости кабеля связи.
Базовая функция
● Низкий частота квадрат волна возбуждение, возбуждение частота: 1/ 10 Частота мощности, 1/11 частота мощности;
● Увлекательный ток: 125 мА, 250 мА ； ；
● Пустое измерение трубы без дополнительного полюса, непрерывного измерения, тревога по фиксированному значению;
● Диапазон измерения скорости потока: от 0,1 до 15 м/с, разрешение скорости: 0,5 мм/с ；
● Высокочастотный переключательный источник питания AC: от 85 В.
● 24 В.
● Сеть функция: Modbus (Standard), Харт (необязательно), GPRS (необязательно), Profibus (необязательно);
● английский и китайский язык для выбора (другой язык не является обязательным);
● Два интегратора внутренне регистрируют поток и тепло.
Метр -терминал проводка
Символы и описание терминалов:
TRA1 | Вход температуры входа | TRA2 | Вход температуры входа |
TRA3 | Вход температуры входа | TRB1 | Вход температуры выходов |
TRB2 | Вход температуры выходов | TRB3 | Вход температуры выходов |
SIG + | Сигнал 1 | SGND | Сигнал земля |
SIG- | Сигнал 2 | DRS + | Захватывающее экранирование 1 |
DRS- | Захватывающее экранирование 2 | MTDR | Бронировать |
EXT + | Захватывающий ток + | EXT- | Захватывающий ток- |
POUT | Частотный выход + | PCOM | Частота выходная земля |
IOUT | Ток вывод + | ICOM | Ток выходной почвы |
TRX- | Интерфейс связи | TRX+ | Интерфейс связи |
LN- | 220V (24V) Вход источника питания | LN+ | 220V (24V) Власть Вход подачи |
